纵缝系列

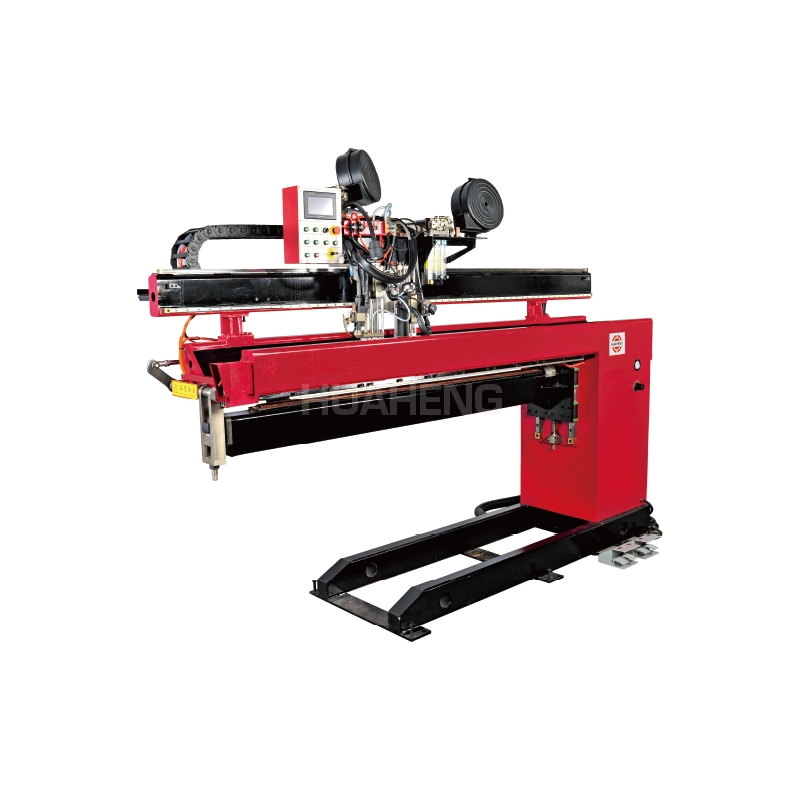

固定型纵缝

销售热线: 0512-57328118

产品概述

纵缝工装分为固定纵缝和可升降纵缝两种方式,可升降纵缝方便实现筒体和平板拼接功能。

纵缝系列工装主要用于中薄壁筒体的内、外纵缝焊接,可配备PAW、TIG、MIG/MAG的焊接工装。适用于碳钢、不锈钢、铝及其合金、钛及其合金等材料焊接,可用于诸如食品机械、染整设备、电力开关母线筒体、医疗机械、特材化工容器、电力管道、空调机组壳体等产品的焊接,并可根据工件的具体情况对该类纵缝工装加高及增加安全防护装置。焊接过程可靠、高效,整个焊接过程程序化控制。

 纵缝焊接系统根据客户要求也可分为内纵缝和外纵缝焊接系统。


性能特点

  采用琴键式夹紧方式,焊接时散热效果好,工件变形小,焊接质量高;

  可适用厚度在0.4-12mm范围内中薄板筒体或板材纵缝焊接;

  适合于TIG、MIG/MAG、PAW等焊接工艺方法;

  可焊接碳钢、不锈钢、钛合金、铝合金等材质;

  根据工件的结构,可选择标准系列的工装,也可根据要求特殊定制;


技术参数

型号

HL小型纵缝

HL中型纵缝

HLN内纵缝

HL1500

HL2000

HL3000

HLN4000

HLN6000

HLN7500

筒体单枪最大有

效焊接长度(mm)

1500

2000

3000

4200

6900

8400

筒体双枪最大有

效焊接长度(mm)


1600

2600

3800

6100

7600

可夹持最大长度(mm)

1590

2100

3075

4200

6900

8400

可夹持最大直径

(外焊mm)

φ850

φ1100

φ1200




可夹持最小直径

(外焊mm)

圆芯轴

φ110

φ180

φ180




方芯轴


φ330

φ330




可夹持最小直径

(内焊mm)


Φ2000

Φ2000

Φ1600

Φ1600

Φ1600

可夹持最小厚度(mm)

0.4

1.0

1.0

1.5

1.5

1.5

可夹持最大厚度(mm)

3.0

12

12

12

12

12

压指间宽可调范围(mm)

7~33

5~40

5~40

10~40

10~40

10~40

压板最大压紧力(单边kgf/cm)

15

30

30

30

30

30

芯轴垂直行程

15

30

30

60

60

60

(mm)







轴端托架调整量(mm)

10

20

20

30

30

30

对中装置可调范围(mm)

10

10

10

10

10

10

行走小车速度(mm/min)

60~1200

60~1200

60~1200

60~1200

60~1200

60~1200

行走小车最大行程(mm)

1600

3000

4000

6300

9000

10750

外形尺寸(长*宽*高)
(mm)

2530*820*1600

3500*1150*2300

4900*1200*2400

7100*1200*1800

9100*1200*1800

11050*1200*2000
