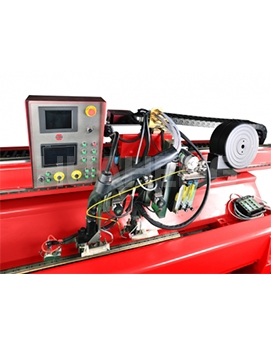

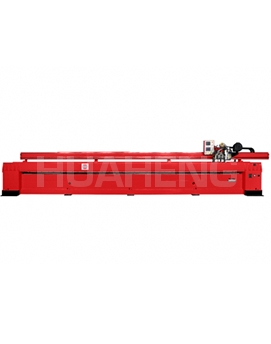

产品概述

    拼板系列工装适用于碳钢、不锈钢、钛合金、铝及其合金的平板对接,可配备PAW、TIG、MIG/MAG等焊接工艺。可用于诸如罐箱、封头、复合板、罐车、工程机械、船舶制造、军工、汽车等行业。并可根据工件的具体情况对该类拼版工装配备手动或者自动送料平台。焊接过程可靠、高效,整个焊接过程程序化控制。

性能特点

  采用琴键式夹紧方式,焊接时散热效果好,工件变形小,焊接质量高;
  可适用厚度在1.0-12mm范围内中薄板筒体或板材纵缝焊接;
  适合于TIG、MIG/MAG、PAW等焊接工艺方法;也可采用P+T复合焊,焊接效率较高可达单枪焊接的1.3~1.5倍;
  可焊接碳钢、不锈钢、钛合金、铝合金等材质;
  根据工件的结构,可选择标准系列的工装,也可根据要求特殊定制;

 采用稳定的工控控制平台,以确保焊接系统长时间稳定运行;


技术参数

型号

HP3000

HP6000

HP8000

HP10000

单枪可焊接有效最大长度(mm)

3200

6160

8160

10160

双枪可焊接有效最大长度(mm)

2700

5700

7700

9700

可焊板料厚度(mm)

1.0-12

2.0-12

2.0-12

2.0-12

琴键单边最大压紧力
( kgf/cm )

30

30

30

30

压指间宽度可调范围(mm)

10~40

10~40

10~40

10~40

焊接小车行走速度 (mm/min)

60~1200

60~1200

60~1200

60~1200

衬垫垂直调整方式及行程(mm)

电动60

电动60

电动60

电动60

外形尺寸(长*宽*高(mm))

6120x1200x1650

9200x1200x1650

11150x1200x1700

13150x1200x1800

整机重量(吨)

5.4

8.9

11.8

13.9
