TP060全位置管板焊枪

销售热线: 0512-57328118

产品概述

 该焊枪是专为管子/管板全自动TIG焊接设计的,适用于一般管板形式的自动化焊接。可焊接碳钢、不锈钢等材质的各种管子/管板接头型式,主要是管伸出、管齐平,可填丝和不填丝,达到理想的焊接效果,重现性高。标配为小枪头,增加拖罩装置可用于钛合金等高保护要求的金属的焊接。对于直径Ø32mm以下的管板常规采用定位器定位方式,对于直径Ø32mm以上的管板常规采用弹性夹头定位方式。本机可与iOrbital3600、iOrbital5000程控焊接电源配套使用,主要应用于化工、食品、医药、各种换热器、锅炉、电厂、军工和核电等行业。

性能特点

 采用气动夹紧定位方式,使焊枪能够牢牢地定位在管板上,无需人干预,真正意义上淡化了焊工操作技能;

 具有自动弧长控制装置,也可以关闭自动弧长控制功能,手工调节弧长;

 采用水冷TIG焊枪的标准结构形式,替换或调整钨极方便快捷;

 送丝无缠绕,自带一体式送丝机,配1.0kg丝盘;

 水、电、气均实现无缠绕功能;

 手柄上配备操作按钮,符合人体学设计。




技术参数

可焊材质

碳钢、不锈钢、钛合金(需选配托罩)

可焊管径(mm)

Φ16~Φ60(5/8″~2 1/2″)
(可选配扩展到Φ89)

管板形式

管伸出、管平齐

钨极直径(mm)

¢2.4(标配)、¢3.2

焊丝直径(mm)

¢0.8、¢1.0

旋转速度(rpm)

0.37~7.39

焊炬倾角

0º~30º可调

弧长调节间距(mm)

18

最大送丝速度(mm)

1800

保护气体

氩气

冷却方式

水冷

冷却流量(ml/min)

≥600

额定电流

300A  暂载率 60%

重  量(kg)

12(不含电缆)

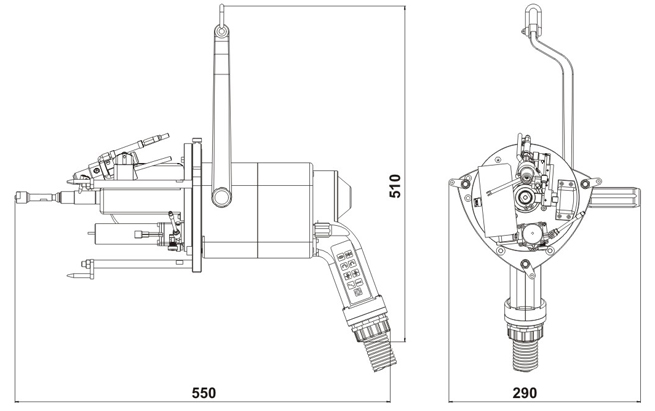

外形尺寸(mm)

550×290×510

技术参数


相关标签:管板焊
